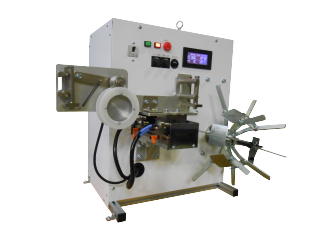

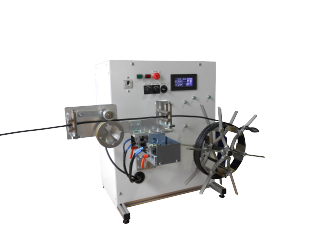

   簡易トラバース付測長巻き取り機 TMS560−P (巻取りテンション調整タイプ)

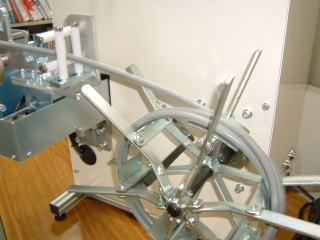

パラソルなのでワンタッチで収縮でき、簡単にケーブルなどを取り出せます

必要以上のテンションで巻き取らないので、ケーブルなどが絡まった時でも安全です

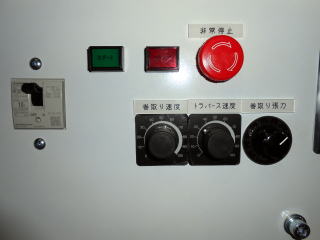

巻取りテンションはボリウムにて変更可能です

ワイヤー、ケーブル、電線などを測長しながらパラソルに巻き取る装置です。
巻き取り停止後にパラソルを手動ワンタッチで収縮させれば、簡単に束取りできます。
巻き取り長さは設定値にて自動減速停止します。
減速開始位置は設定変更可能です。
巻き取り長さは1〜999999mm(約1000m)まで設定可能です。

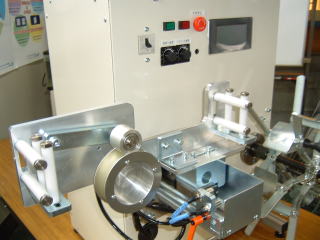

トラバースは、ボリウムで速度変更可能です。
トラバース移動速度は1〜25mmまで変更可能です。
トラバース移動幅は近接センサーの位置を変更可能です。
巻き取り回転は、ボリウムで速度変更可能です。
巻き取り回転数は1〜40回転/分まで変更可能です。
巻き取り停止後はトラバースは常に手前側で停止します。
巻き取り数は1〜9999本まで設定可能です。
巻き取り方向は上巻取りと下巻取りをタッチパネルで変更できます。
オプション:フットスイッチ(運転/停止)
貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。
ボビン巻き取り仕様も製作可能です。
標準価格 ¥1、200、000 (フットスイッチ ¥12,000)
整列巻はできません
 TMS560−P カタログ


.電源電圧 AC100V 10A
.本体重量 約70Kg
.巻き取りトルク 5〜25N・m ボリウムにて変更可能
.最大巻き取り張力 200N(巻き径φ250時)・166N(巻き径φ300時)・
142N(巻き径φ350時)・120N(巻き径φ400時)・
111N(巻き径φ450時)・
.巻き取り回転数 1〜40RPMタイプ ボリウムにて変更可能
.パラソル寸法 外径450mm 巻径250mm 巻幅70mm 羽6枚
.トラバース移動速度 1〜25mm/sec ボリウムにて変更可能
.トラバース移動幅 往復スイッチ位置変更にて調整
.測長 1〜999999mm(約1000m) 設定値にて自動減速停止
.適用 maxφ30mm
.外部信号 外部信号にて一時停止、再起動を標準装備(側面コネクタに接続)
.オプション フットスイッチ(側面コネクタに接続)
 全体寸法 全幅880mm(本体550mm)
全奥行き600mm 全高さ700mm

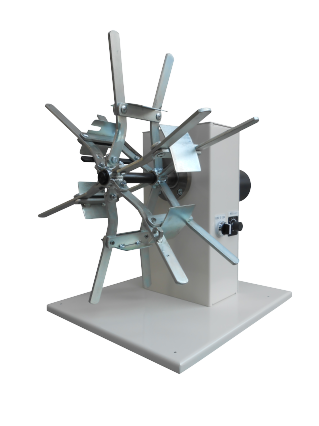

MS3N−RP   同期トラバース付きボビン巻き取り機  同期トラバース付きパラソル巻き取り機
簡易パラソル巻き取り機   各ボビンにあわせて、軸径及びボビン固定フランジを製作いたします。


 1台から貴社仕様にあわせて特注設計・製作いたします。お気軽にご相談ください。担当かしはら
