製品情報

ボビン巻き取り機、ワイヤー巻き取り機、ケーブル巻き取り機、電線巻き取り機


back


ボビンは商品には含まれておりません

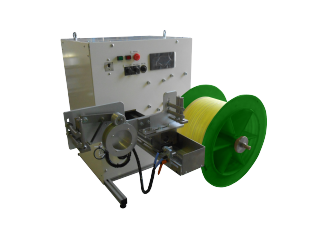

 簡易トラバース付測長ボビン巻き取り機 TMS60−TC250−B


ワイヤー、ケーブル、電線などを測長しながらパラソルに巻き取る装置です。
巻き取り長さは設定値にて自動減速停止します。
減速開始位置は設定変更可能です。
巻き取り長さは1〜999999mm(約1000m)まで設定可能です。
トラバースは、ボリウムで速度変更可能です。
トラバース移動速度は1〜25mmまで変更可能です。
トラバース移動幅は近接センサーの位置を変更可能です。
巻き取り回転は、ボリウムで速度変更可能です。
巻き取り回転数は1〜90回転/分まで変更可能です。
巻き取り停止時のトラバースは手前側/その場停止/奥側で停止位置を選択できます。
巻き取り数は1〜9999本まで設定可能です。
巻き取り方向は上巻取りと下巻取りをタッチパネルで変更できます。
オプション:フットスイッチ(運転/停止)
貴社仕様の特注品も1台より製作可能ですのでお問い合わせください。
ボビン巻き取り仕様も製作可能です。
標準価格 2018年10月1日受注分より¥1,998,000〜


整列巻はできません

.電源電圧 AC100V 10A
.本体重量 約70Kg
.巻き取りトルク 1〜8N・m
.巻き取り張力 64N(巻き径φ250時)・53N(巻き径φ300時)・
45N(巻き径φ350時)・40N(巻き径φ400時)・
35N(巻き径φ450時)・
.巻き取り回転数 1〜90RPMタイプ ボリウムにて変更可能
.取り付けボビン寸法 最大ボビン外径450mm ボビン幅150〜250mm ボビン軸穴φ18〜38mm
.トラバース移動速度 1〜25mm/sec ボリウムにて変更可能
.トラバース移動幅 往復スイッチ位置変更にて調整
.測長 1〜999999mm(約1000m) 設定値にて自動減速停止
.適用 maxφ30mm
.外部信号 外部信号にて一時停止、再起動を標準装備(側面コネクタに接続)
.オプション フットスイッチ(側面コネクタに接続)
 全体寸法 幅735mm 奥行き920mm 高さ700mm
 概略重量 120kg

TMS60-TC250-B カタログ









MS3N−RP   同期トラバース付きボビン巻き取り機  同期トラバース付きパラソル巻き取り機
簡易パラソル巻き取り機   各ボビンにあわせて、軸径及びボビン固定フランジを製作いたします。


 1台から貴社仕様にあわせて特注設計・製作いたします。お気軽にご相談ください。担当かしはら
